弁当箱スピーカー

ipod用外部スピーカーです。

ケースを弁当箱で作りました。

これは、釣りのときのボートの上で音楽を聴くために作りました。
電源電圧を間違えて壊してしまったポータブルカセットプレーヤー用外部スピーカーを部品取りで使いました。
使いまわしたのは、パンチングのスピーカーカバー、スピーカー、一部配線です。

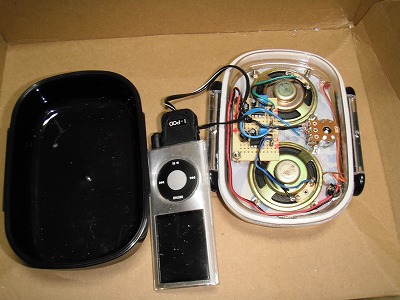

弁当箱の中にipod nanoが入ります。電池は入りません。
電源は外部供給の5Vで、100円ショップで売っていたipod用電源アダプターを使ってipodにも給電しています。

ボートには魚探用のバッテリーがあるので、これにシガーライターソケット用USB電源アダプターを繋いで、そこから5Vを取ります。連続使用時間が朝4時半から夕方5時までなので、電池では足りません。
防水ではありませんが、多少の雨でも大丈夫なようにしてあります。
スピーカーはコーン紙ラバースプレーを吹き付けて防水性を高くしたつもりです。ラバースプレーのおかげで音がおちつきました。

アンプは、秋月で購入したHT82V739です。外付け部品がコンデンサー3個で済む内部BTL接続の1.2WというICです。
コンデンサーは、入力のカップリング、電源のフィルター、電源ONのポップノイズ遮断の時定数だけでお手軽です。

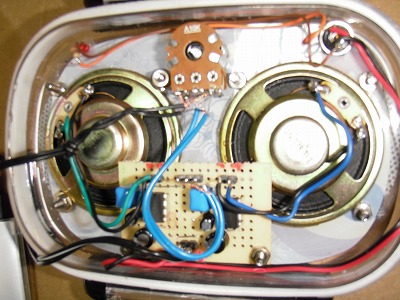

小さいユニバーサル基盤の半分の面積で2回路組みました。

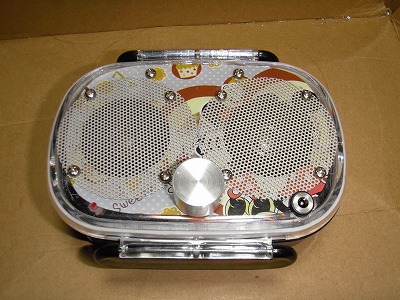

ボリュームのつまみはアルミの削り出しを旋盤で作成しました。
アンプ基盤のスタッドも真鍮棒から削りだして、基盤でスピーカーを押さえるようにしています。

内容物は全てふたの側に固定しています。
